#각처리장 상황에 따른 #SCUM SKIMMER의 선정

구분

#파이프 스컴스키머

(PIPE SCUM SKIMMER)

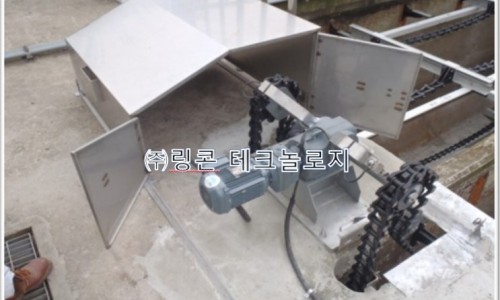

#헬리컬스컴스키머(HELICAL SCUM SKIMMER)

1 BLADE

2 BLADE

외형

구조

•파이프, 스테핑 박스, ACTUATOR, 링크 로 파이프 를 기울려 전단의 스컴을 물과 함께 유입하는 간단한 구조 임.

•중앙의 축에 1개의 날이 180도로 헬리컬로 꼬인 날개를 부착하여 상부의 스컴을트라프로 넘겨 제거 하는 구조임.

•중앙의 축에 2개의 날이 180도로 헬리컬로 꼬인 날개를 부착하여 상부의 스컴을트라프로 넘겨 제거 하는 구조임.

장점

•처리장에서 가장 많이 사용되는 형식이다.

•ACTUATOR 에 의해 제어 됩니다.

•판넬 내장형 ACTUATOR 의 경우 중앙에서 제어가 원할 합니다 .

•헬리컬의 시작점과 끝점이 동시에 물에 닿아 중앙부분에 스컴이 모여 제거 됨으로 스컴 유실이 적다.

•처리장에서 비교적 많이 적용 되는 형식 임.

단점

•반려수가 많다.

• 파이프내 병목현상에 의해 흐름이 원활하지 않다.

• 파이프 후단부에는 제거되지 못하고 쌓여 부패하고 악취를 발생 시킨다.

​

•부상 스컴만 제거 되고 함께 유입되는 물이 적어 스컴이 많을 경우 수로에서 잘 흐르지 않음.

•헬리컬의 시작점과 끝점의 각도가 180도 뒤 틀림으로 인하여, 스텀이 끝단에서 유실됨.

•부상 스컴만 제거 되고 함께 유입되는 물이 적어 스컴이 많을 경우 수로에서 잘 흐르지 않음.

구분

#헬리컬스컴스키머(HELICAL SCUM SKIMMER)

#2중(DUAL)헬리컬스컴스키머

#파쇄 헬리컬스컴스키머

외형

구조

•2개의 헬리컬스컴스키머가트라프를 기준으로 양측에 설치되어 제거되지 못하는 트라프 후단의 스컴도 제거가 가능함.

•동력은 1개의동력으로 사용이 가능 함.

•2개의 헬리컬스컴스키머와파쇠 블레이드가 트라프를 기준으로 양측에 설치되어 제거되지 못하는 트라프 후단의 스컴도 제거가 가능함.

•동력은 1개의동력으로 사용이 가능 하나 파쇄기능을 달리 할 경우 별도의 동력이 필요 함,

장점

•기존의 헬리컬스컴스키머나 파이프 스컴스키머에서트라프 후단에서 제거하지 못해 굳거나, 악취 발생을 해결 할 수 있음.

•기존의 헬리컬스컴스키머나 파이프 스컴스키머에서트라프 후단에서 제거하지 못해 굳거나, 악취 발생을 해결 할 수 있음.

•두꺼운 부유물을 파괴해서 처리가 가능함.

단점

•뒤부분의 헬리컬스컴스키머의 작동 공간이 필요 함.

•뒤부분의 헬리컬스컴스키머의 작동 공간이 필요 함.

구분

#로터리 SCUM SKIMMER

(3 BLADE )

#CONE (원뿔) SCREW SCUM SKIMMER

외형

구조

•중앙의 축에 가변 블레이드를 부착하여 상부의 SCUM 을 제거 하는 방식

•스컴이 아닌 부피가 큰 부유물 일경우 가변 블레이드가 꺽여 부하를 줄이며, 제거 하는 기능을 가지고 있음.

•파이프에 CONE (원뿔) 형태의 스크류가 부착되어 회전 하며스컴을 모으고 한쪽 가장자리에 설치된 트라프에 의해 스컴이 외부로 배출 되는 형식임.

장점

•3개의 평행 브리이드와 브레이드 끝단은 스컴 유실을 방지하는 유실방지판이 있어 2날 헬리컬의스컴 유실을 방지 할 수 있음.

•연속처리로 DAF 나 스컴 발생이 많은 곳에 적합함.

•수위 변동에 영향을 받지 않는다.

•파이프 스컴스키머처럼 전면 유입이 되지 않고 트라프 길이 만큼 상등수와 함께 유입됨으로 반려수가 적다.

•CONE (원뿔) 형태의 스크류가 부착 되어 스컴유입시 재 유출 되지 않는다.

단점

•헬리컬 보다 중앙이 파이프와 브레이드가 커서 공간확보가 필요 함.

•제작이 어렵고, 스크류 회전 동력과 트라프 개폐동력이 별도로 제어 되게 된다.

1. 디퍼식(Dipper) 스컴스키머 의 디퍼의 누수 는 우레탄 이나 PVC 사출SEAL 로 내구성이 길지 않음.

2. 디퍼 씨일 누수에 의해 스컴스키머 역활을 전혀 하지 못하고,부유물이 제거 되지 않음.

3. 유지보수가 힘듬.

​

1. 파이프 스컴 스키머의 후단은 스컴이 제거 되지 않음.

2. 파이스 프컴스키머 후단에 제거되지 못한 SCUM 이 부패되어 유충과 악취가 발생 합니다.

​
